Projeto 148 Teorema De Morgan

DEMORGANS THEOREM.
O Teorema de De Morgan aparece na matemática lógica e diz:
(A+B)' = A' * B'     ou      A + B = (A' * B')'
Por isso, o circuito da correspondente a U1(7402) e o circuito correspondente a U2(7400) são logicamente iguais.
Você já ouviu falar sobre o Teorema De Morgan? É um dos teoremas básicos que encontramos na matemática lógica. Neste projeto, vamos provar este teorema que é expresso da seguinte maneira:
(A + B)’ = A’ * B’   ou   A + B = (A’ + B’)’

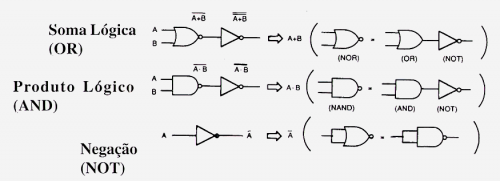

Bem, em palavras, pode ser expresso como: A porta OR pode ser construída a partir de uma porta AND e um inversor.

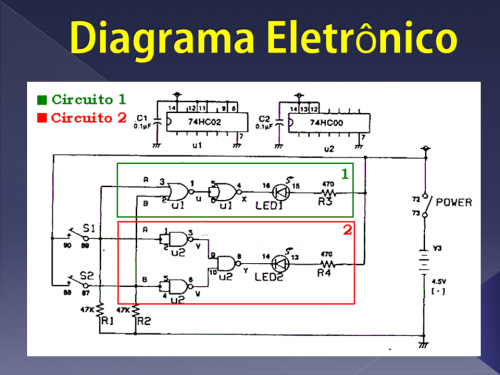

O teorema De Morgan diz que o circuito da porta (U1) para o LED 1 e circuito da porta (U2) para o LED 2 são logicamente iguais. Vamos verificar isto ligando a chave de alimentação (ON) depois de fazer as conexões deste projeto. Use S1 e S2 para ver que os estados (aceso / apagado) dos LEDs 1 e 2 são exatamente iguais. O teorema De Morgan também menciona a seguinte fórmula:
A’ + B’ = (A * B)’

Link para Youtube: youtu.be/a7qMtUdgSto
