Projeto 235 Sinal de Cruzamento

CROSSING SIGNAL.

Este projeto é uma versão totalmente eletrônica do sinal que você deve ter visto muitas vezes no cruzamento das linhas de trem. Você também pode usar este circuito como um alarme ou um projeto “surpresa”.
Você pode descobrir como este projeto trabalha olhando para o esquema. Os LEDs 1 e 2 são conectados às saídas dos Flip-Flop JK, e eles acendem e apagam quando as saídas comutam entre 0 e 1. Um oscilador de áudio alimenta o som para o alto falante.
O circuito que gera o sinal de clock para o Flip Flop JK é o Schimitt Trigger. O Schimitt Trigger é um gerador de pulso biestável (biestável quer dizer um circuito que possui duas condições constantes de operação), que capta um sinal com variação lenta e converte-o em outro com variação definida (como a saída ligada/desligada do multivibrador astável).
Ligue a chave de alimentação e ouvirá o som da passagem do trem, juntamente com LEDs piscando.

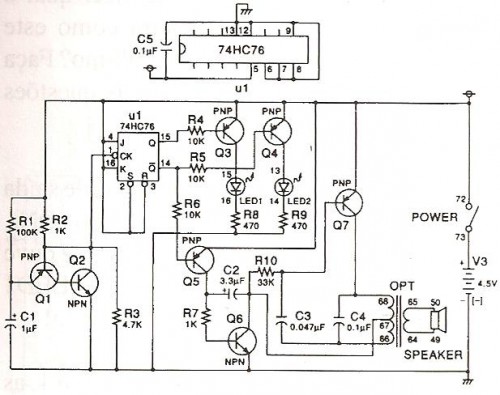

Diagrama Esquemático

Veja também o Projeto 367 Gerador de Som de Cruzamento de Linha Férrea.
