Projeto 287 Circuito do Piano Eletrônico

ELECTRONIC PIANO CIRCUIT.
Neste projeto iremos construir um piano eletrônico. Seu teclado consiste das chaves S8 -- S1, que podem produzir uma oitava completa. Você pode tentar tocar sua canção favorita.

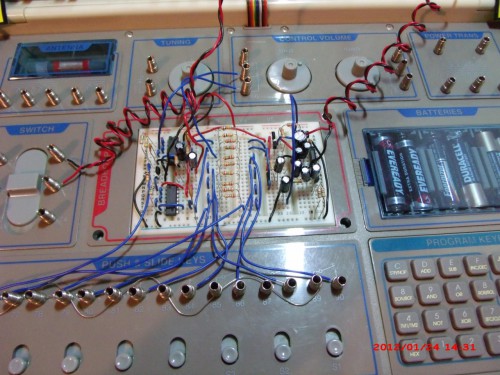

Após finalizar a montagem, alimente o circuito. Antes de tocar o piano você precisa sintonizá-lo. Pressione S8 (o dó mais baixo), e mantenha-o pressionado por enquanto. Você verá que o LED acende e ouvirá um piano -- como um som "pong". Gire o potenciômetro para ajustar o tom de "dó".  O tom enfraquece e desaparece, então você precisa pressionar S8 várias vezes. Agora, você está pronto para tocar a música. S8, S7, S6, ... e S1 correspondem ao dó, ré, mi, ... e dó. Para melhores resultados, você deve manter pressionada cada tecla por algum tempo e não apenas tocá-las.
O U1 é um multivibrador NAND. Quando uma das chaves S1 -- S8 é pressionada, um resistor R4 -- R10 é conectado, e U1 oscila a frequência associada à chave pressionada. Quando a chave é pressionada, a saída oscilante de U1 passa para Q2. E também, quando U1começa a oscilar, um pulso de gatilho é enviado para Q1 e U2 para Q3, assim C4 é carregado. Quando C4 é descarregado, se a chave ainda estiver pressionada, o som de oscilação desaparece lentamente como o som do piano. Este som passa através do amplificador de potência U3 e chega até o alto falante.

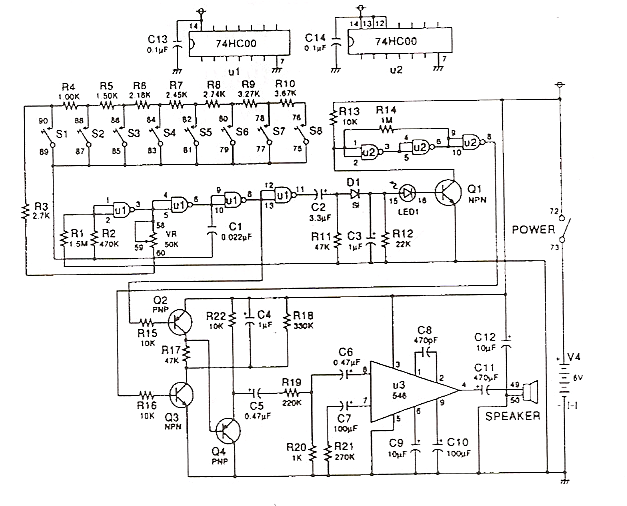

   DIAGRAMA ESQUEMÁTICO

www.youtube.com/watch?v=Vw-X829sODA&feature=youtu.be
