Projeto 314 Som de uma Onda

A SOUND OF RIPPLES.

Este projeto convida você para a praia. Você pode imaginar como o murmúrio do surf pode relaxá-lo?
Após terminar as ligações, alimente o circuito. Você ouvirá no alto-falante um som similar as ondas batendo na praia. Este conjunto ao lado de sua cama pode colocá-lo num sono silencioso.

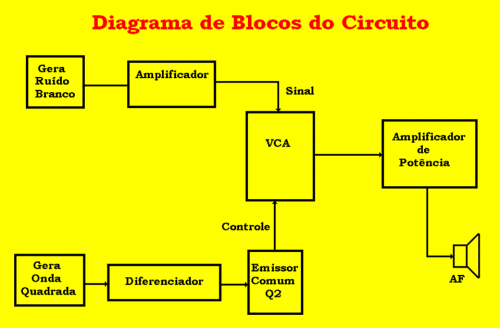

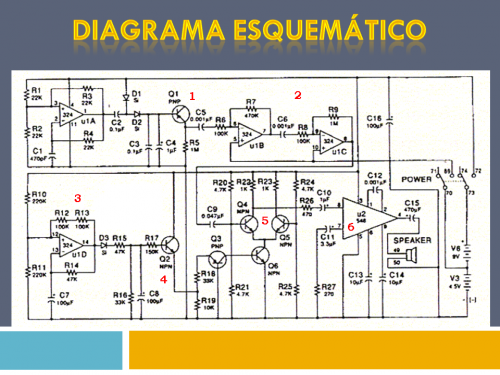

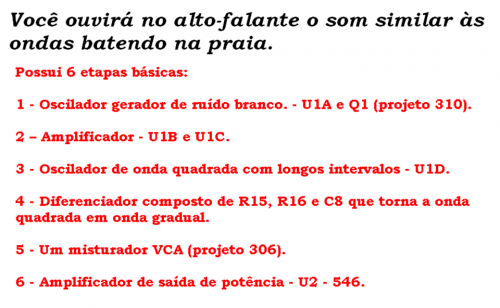

Observe o diagrama esquemático. O circuito é o mesmo que utilizamos anteriormente. Os osciladores U1A e Q1 geram um ruído branco. (Refira-se ao projeto 310). O ruído branco é amplificado por U1B e U1C para produzir o som (ruído) de uma onda. O U1D é um oscilador de onda quadrada que tem longos intervalos. Ele determina o intervalo entre as ondas. A onda quadrada torna-se chata assim que passa através de R15, R16 e C8 antes de entrar no emissor seguidor Q2. A saída de Q2 vai para VCA (amplificador controlado por tensão) composto por Q3 -- Q6. (Para VCA refira-se ao projeto 306.) Por outro lado, o som da onda produzido em U1C também entra em VCA. Esta onda de som segue o nível da onda chata enviada por Q2, fazendo com que o som seja graduado, aumentando e diminuindo, para gerar o murmúrio das ondas. Este som é amplificado por um amplificador de potência U2e direcionado ao alto-falante.
Você pode tentar mudar os valores dos componentes para mudar os intervalos e níveis da onda. Você pode decidir qual componente pode ser trocado.

(Português - Brasil)

Link para YouTube: www.youtube.com/watch?v=Z4NtucAOxXg
