Projeto 321 Oscilador Ponte de Wien

WIEN-BRIDGE OSCILLATOR.

Neste projeto, vamos construir um circuito oscilador ponte de Wien, uma variação do circuito oscilador RC. Oscilador ponte de Wien é normalmente conhecido como circuito capaz de produzir sinais senoidais com boas características.
Quando terminar as ligações, alimente o circuito. Você deve ouvir um som de única tonalidade no alto-falante. Tente girar o potenciômetro. O que acontece com o tom? Você notará que o tom torna-se maior ou menor como resultado da mudança do ganho.
Ocorre ressonância a uma certa frequência. A ressonância é obtida pela combinação da seção de realimentação positiva do amplificador operacional com o circuito RC série e o circuito paralelo RC. Estes Cs e Rs são elementos da ponte, e a frequência de oscilação é dada pela seguinte equação (R=R4=R3, C=C3=C4):

 f = 1 / (2 π R C)

Neste circuito, um diodo limitador é usado para limitar a amplitude do sinal. O circuito usado neste projeto é simples, e por isso as características de temperatura da amplitude e do fator de distorção não são muito boas.

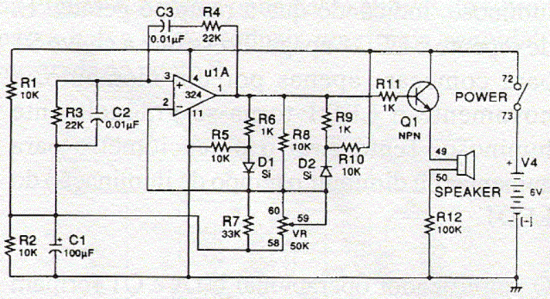

Diagrama Esquemático

Som emitido:

Projeto 321 Oscilador Ponte de Wien SOM1.wav (2 MB)
Projeto 321 Oscilador Ponte de Wien SOM2.wav (2,2 MB)


Link para YouTube: www.youtube.com/watch?v=PkklxDHHRN8
