Projeto 323 Gerador Digital de Onda Senoidal

DIGITAL SINE WAVE GENERATOR.

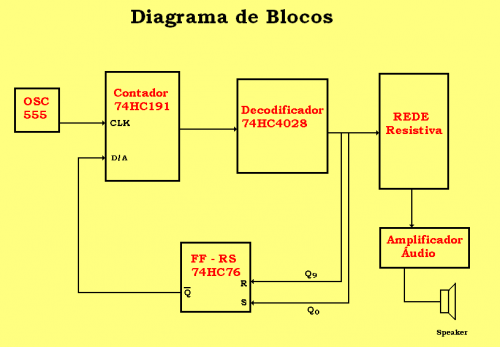

Neste projeto, vamos gerar uma onda senoidal usando a tecnologia digital. Observe o esquema. O circuito consiste de um oscilador, contador, decodificador, e uma rede de resistores. Os valores das resistências na rede de resistores são diferentes um do outro. Dada estas sugestões, tente adivinhar como você pode gerar uma onda senoidal digitalmente.
De qualquer modo, termine as conexões e alimente o circuito. Você ouvirá um som de único tom no alto-falante.

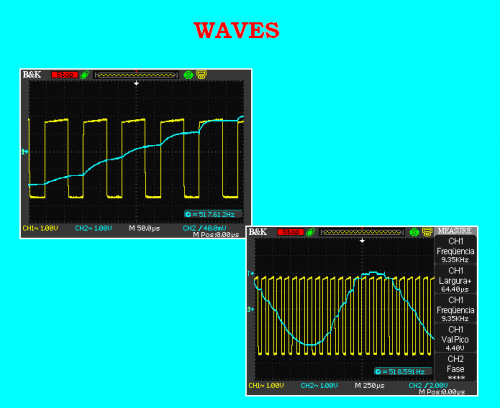

O U1 555 é um oscilador, e o contador U2 recebe os pulsos gerados em U1. As saídas QA - QC do contador U2 são decodificados pelo decodificador U4. Como o contador U2 incrementa, a saída Q9 do decodificador U4 muda para H (alto), quando o flip-flop RS U3 é resetado para comutar o contador U2 para o modo de decremento. A contagem é em decrementos até que a saída Q0 do decodificador U4 vai para H (alto), quando U3 é acionado e U2 comuta para o modo de incremento. Neste modo, o contador incrementa e decrementa a faixa de 0 a 9. Enquanto isso, as saídas Q0 - Q9 do decodificador U4 muda para H (alto) um após o outro. Entretanto a tensão dividida pelos resistores conectado a Q0 -- Q9 e pelo R3 proporcionam 10 diferentes valores de tensão como mostrado na Figura 1, assim o tom oscilante da forma de onda é emitida pelo alto-falante. Um gerador de onda senoidal usando técnica similar é explicado no projeto 325.

Projetos Relacionados: 047, 321, 323, 324, 325, 327.
