Projeto 333 Conversor DC-DC usando Oscilador CMOS

DC-DC CONVERTER USING THE CMOS OSCILLATOR.
Nós não podemos utilizar um transformador para converter uma tensão DC. Assim, o que devemos fazer primeiramente é convertê-la para uma tensão AC. Neste projeto, vamos construir um conversor DC-DC usando um circuito retificador duplicador de tensão que dobra a tensão.

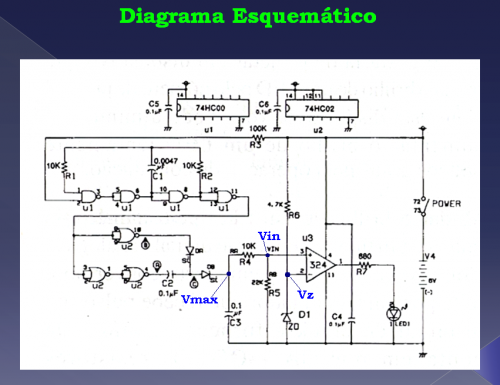

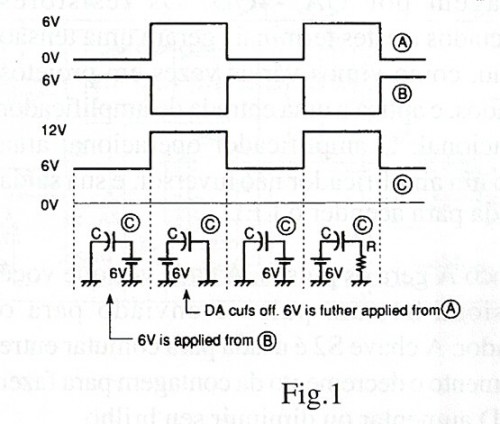

Como visto no diagrama, o U1 é um oscilador que converte uma tensão DC para AC. Ele tem uma frequência de aproximadamente 10kHz. A função retificadora duplicadora de tensão é executada pelos U2, diodos Da e Db, e capacitores C2 e C3. A partir da Figura 1 você percebe que esta função é executada porque a tensão armazenada em C2 é combinada com aquela armazenada em C3. O CI324 é um comparador usado para checar se a tensão é realmente aumentada. Sua ação é acender o LED quando a tensão de saída do circuito retificador duplicador (tensão de C3) ultrapassar 7V.
Quando finalizar as conexões, alimente o circuito. Você notará que o LED acende. Isto mostra que você teve sucesso na geração de uma tensão maior que 7V com o conversor DC-DC a partir de uma bateria de apenas 6V.
Veja também projetos 60, 113.
