Projeto 336 Conversor D-A

D -- A CONVERTER.

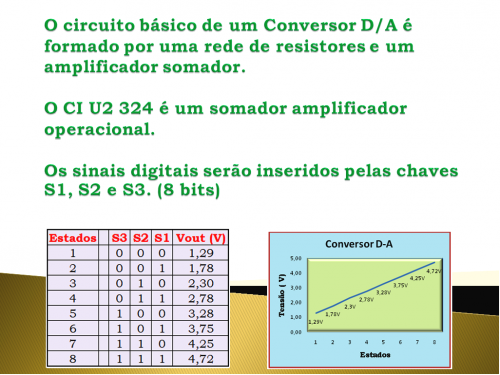

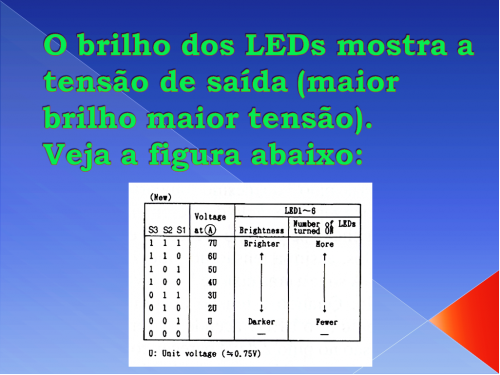

Vamos agora montar um conversor D / A experimental que é um dispositivo para converter um valor digital para um valor analógico. Nós podemos inserir sinais digitais (ON / OFF) usando chaves S1 a S3 para mostrar os sinais de saída convertido com LEDs -- o LED brilhará mais de acordo com a entrada digital, como mostramos na Figura 1.

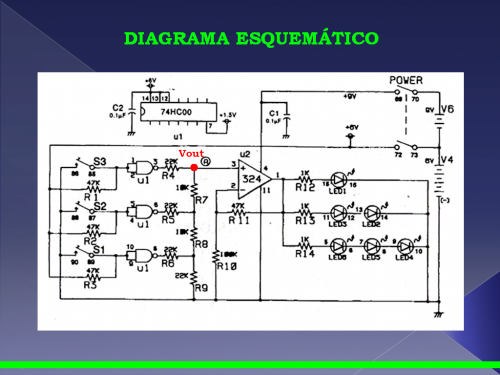

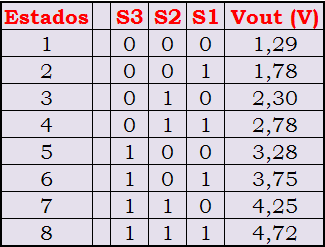

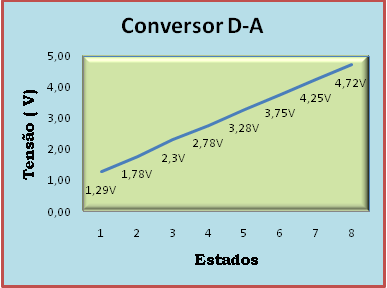

Observe o diagrama esquemático deste projeto. O CI324 é um somador usando amplificador operacional. A tensão de A pode ser aumentada em degraus no máximo até 7 vezes a tensão de referência U pelas diferentes combinações de S1 -- S3 ("1" quando a chave está em ON, "0" quando é OFF), como mostrado na Figura 1.
Quando terminar as ligações, alimente o circuito e veja o que acontece com os LEDs quando você pressiona S1 -- S3. Todos estão OFF antes de serem pressionadas, mas o brilho e então o número de LEDs acesos aumenta assim que você pressiona S1 e então S2.
Você descobriu como fazer os LEDs brilharem mais? Como você deve ter concluído da Figura 1, o brilho máximo é alcançado quando todas as chaves são pressionadas simultaneamente.

Link para YouTube:

www.youtube.com/watch?v=143VOIO9JKw
