Projeto 340 Somador Completo

FULL ADDER.
Aqui está um somador completo que pode efetuar somatória de dígito binário. O meio somador que construímos anteriormente no projeto 175 não tem a função "carry" (vai um), mas este somador completo tem. Nós podemos efetuar a adição de 8 bits combinando 8 circuitos somadores completo.

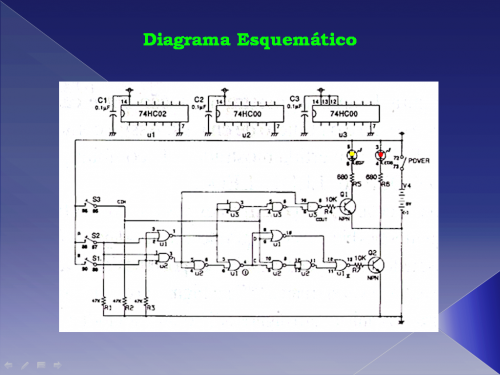

Este somador completo trabalha como mostrador na Figura 1. O esquema mostra a você que S4 é usada para a entrada Carry in, S3 para a entrada A e S2 para a entrada B. Dois LEDs são usados para as saídas -- o LED6 para mostrar o resultado da adição e o LED7 para mostrar o resultado da adição e do vai um.

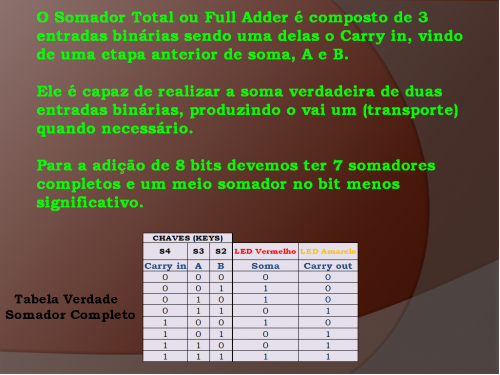

Tabela explicativa:
A, B: Entradas a serem somadas.
Soma: Resultado da soma (digito unitário).
Carry out: Vai um para o dígito seguinte.
Carry in: Vai um de entrada para o somador completo.

Agora monte o circuito e alimente-o. Neste momento, as chaves S1 -- S3 são todas OFF, assim nem o LED vermelho nem o LED amarelo devem acender, como observado na Figura 1. Agora pressione S1, S2, S3 juntos e ambos os LEDs devem acender. Pressione e solte S1 -- S3 e olhe de que maneira os LEDs acendem, observando ao mesmo tempo a Figura 1, e você verá como este somador completo trabalha.

Projeto relacionado: Projeto 175 Meio Somador (mxjuniot.webnode.com/news/projeto-175-meio-somador/).
