Projeto 353 Circuito Driver Estático de LCD

LCD STATIC DRIVE CIRCUIT.

Neste projeto, vamos acender quatro caracteres de LCD usando "drive" estático. Ao contrário do LED, o LCD (display de cristal líquido) é acionado aplicando-se corrente alternada. Você terá a oportunidade de aprender como alimentar um LCD.
Quando terminar a montagem, esteja certo de que todas as chaves S1 -- S4 estão Desligadas (OFF), e alimente o circuito. Posicione as chaves S1 -- S4 uma após a outra para Ligar (ON), e veja o que acontece com os quatro caracteres LCD. Sim, os quatro segmentos , SEG4 (espada) -- SEG1 (paus), acendem nesta ordem. Posicione S1 -- S4 Desligadas (OFF), e SEG4 -- SEG1 apagarão.
O LCD acende quando é aplicado uma tensão alternada entre os terminais comum (COM1, 2) e cada segmento. Observe as formas de onda da Figura 1. Como pode ver, um segmento acende quando recebe uma forma de onda 180 graus fora de fase com relação a forma de onda comum. O U5 555 é um oscilador de onda quadrada de aproximadamente 30Hz, que é enviada ao terminal comum. Bem, você pode imaginar que tipo de circuito é necessário para acender o segmento, digamos SEG4 (espada)? Sim, quando S1 está em ON, você precisa aplicar a SEG4 uma forma de onda invertida com relação a saída de U5, e quando S1 estiver Desligada (OFF), você precisa aplicar a saída de U6 como ela é. Este "drive" para os segmentos do LCD é construído com portas NOR.

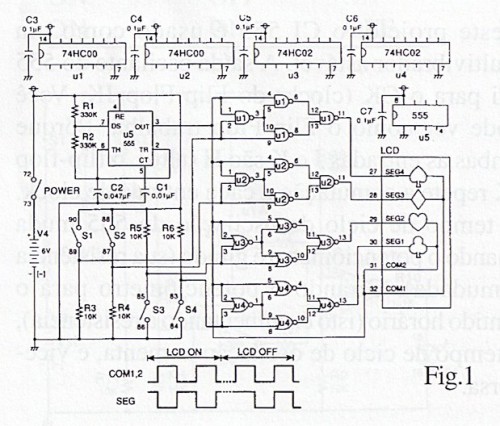

Diagrama Esquemático
