Projeto 355 Testando a Resposta do Display LCD

TESTING LCD DISPLAY RESPONSE.

Talvez você tenha irritado-se com a resposta lenta do display LCD das calculadoras eletrônicas. Neste projeto, vamos aumentar a velocidade de comutação Liga/Desliga (ON/OFF) do LCD e ver como o display LCD responde. Para entender os princípios básicos do LCD, refira-se ao projeto 353.
Quando terminar as conexões, gire o potenciômetro totalmente para o sentido anti-horário, e então alimente o circuito. O LCD alterna o ciclo de piscagem do par espada/ouro seguido do par espada paus. Tente girar o potenciômetro lentamente para o sentido horário. A velocidade de piscagem aumenta até um certo ponto. Mas após isto, o LCD começa a tornar-se opaco continuamente, indicando que o LCD não pode mais responder a esta velocidade de comutação.
O LCD deve sempre ser alimentado com corrente alternada porque corrente direta pode deteriorar as características do LCD. O U1 555 está oscilando a uma frequência para drenagem estática. Por outro lado, o VCO U3 "a" está oscilando a uma frequência que depende da tensão de entrada do potenciômetro e é maior que a frequência de U1. O circuito de OR exclusivo (XOR) U2 "b" ajusta o sinal do segmento para a fase oposta (para o segmento habilitado) ou mesma fase (segmento desabilitado) com relação ao comum. Quando o potenciômetro é girado o VCO recebe uma tensão maior e portanto aumenta a frequência de oscilação, o LCD não consegue responder a esta frequência.
Português(BR)

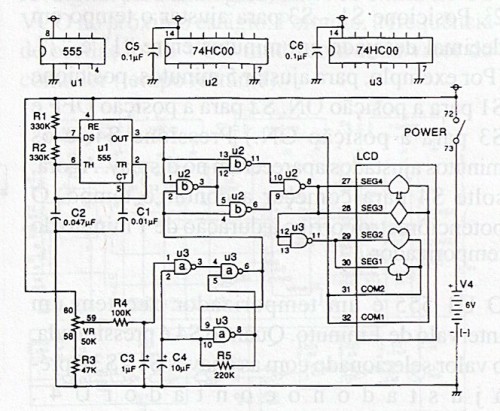

Diagrama Esquemático

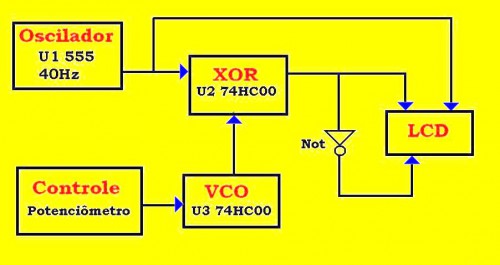

Diagrama de Blocos

Link para YouTube: www.youtube.com/watch?v=_V4brG0YyZc
