Projeto 360 Temporizador Programável com Contador Regressivo

PROGRAMMABLE TIMER WITH DOWN COUNTER.

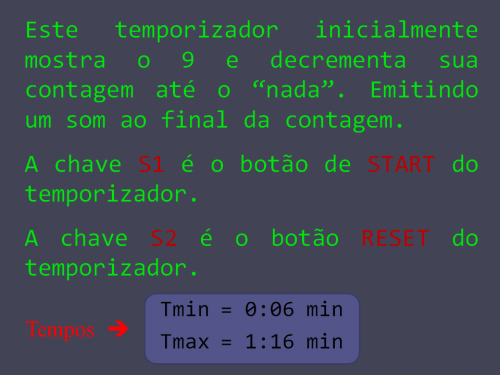

Neste projeto, vamos construir um circuito contendo um display LED, que inicialmente mostra o número 9 e decrementa um a um até o "nada", quando o alto falante emite um som indicando o final. Você encontrará utilidade para o display decrementador se você estiver esperando pelo final e necessitar saber quanto tempo ainda resta.
Quando terminar a montagem, alimente o circuito e pressione a chave S2. O display de LED mostra o 9. Pressione a chave de iniciar S1. O display de LED começa a decrementar, e quando chegar ao "nada", um sinal é emitido pelo alto falante. Pressione S2 para parar o alto falante. A velocidade de contagem aumenta quando o potenciômetro é girado para o sentido horário e vice-versa. Quando S2 é pressionada, o contador U4 é pré-ajustado para 9, que é enviado através do decodificador LED para o display de LED onde é mostrado como "9". O U2 forma um flip-flop RS, que é ajustado por S1. Quando U2 é acionado, a saída oscilante do multivibrador astável U1 é aplicada ao terminal clock (CLK) de U4. Em resposta, U4 começa a decrementar, e no processo, o numero no display LED passa para 8, 7, e assim por diante. Quando o número chega a "nada", o multivibrador NAND consistindo de U3 começa a oscilar, assim o alto falante emite o som indicando o final da contagem.
Ao mesmo tempo, o flip-flop RS U2 é resetado, assim a entrada de clock de U4 é desabilitada e a contagem pára.

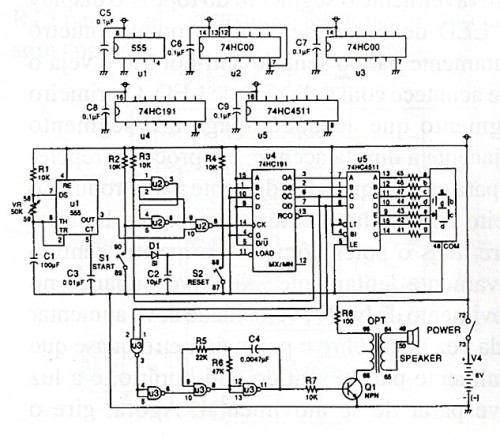

Esquema Eletrônico

Projetos de temporizador: 20, 61, 210, 217, 218, 239, 358, 359, 360.
