Projeto 361 Luz Girante

REVOLVING LIGHT.

Neste projeto, vamos construir um circuito que ilumina os segmentos de um display de LED um após o outro no sentido horário. Um VCO (oscilador controlado por tensão) é usado para controlar a velocidade de varredura dos segmentos.
Quando finalizar a montagem, gire o potenciômetro totalmente para o sentido horário e alimente o circuito. Um dos segmentos (provavelmente o segmento do topo) no display de LED deve acender. Gire o potenciômetro lentamente para o sentido anti-horário e veja o que acontece com o display de LED. O primeiro segmento que acendeu apaga-se e o segmento adjacente à direita acende, e o processo repete-se para cada segmento adjacente para produzir o efeito de uma luz giratória no sentido horário. Gire mais o potenciômetro no mesmo sentido novamente lentamente. Alguma mudança no movimento da luz? A velocidade deve aumentar cada vez mais. Gire o potenciômetro quase que totalmente para o sentido anti-horário, e a luz deve parar de se movimentar. Agora, gire o potenciômetro de volta para o sentido horário, e você notará a luz circulando cada vez mais lentamente.

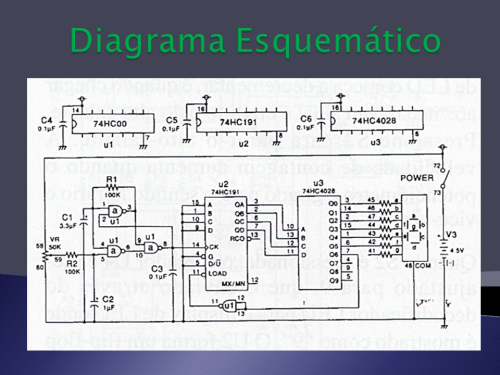

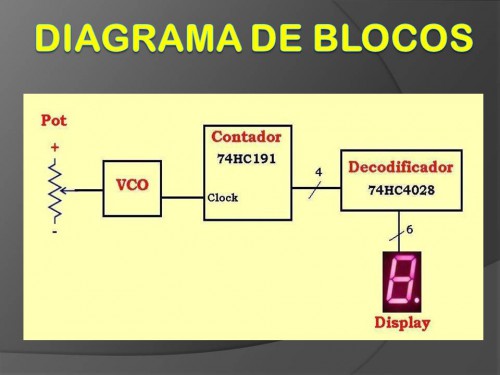

O U1 "a" compõe um VCO, que oscila a uma frequência maior se uma tensão maior for aplicada pelo potenciômetro. A saída oscilante vai para o contador U2, que assim efetua a contagem. O U3 decodifica a saída do contador U2 e acende os segmentos a -- f do display de LED um após o outro.
