Projeto 362 Foto Chave

PHOTO SWITCH.

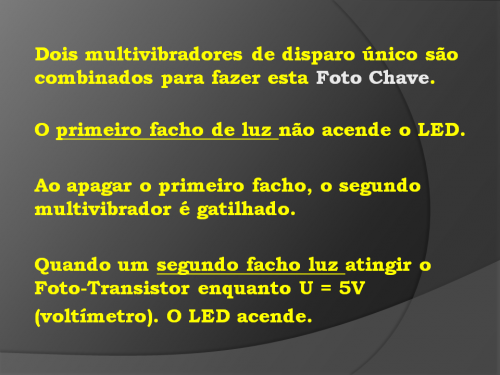

Neste projeto, vamos construir um circuito que acende um LED em resposta a uma luz, digamos quando a luz é acesa. Entretanto o LED somente acende quando uma segunda luz acende dentro de um intervalo pré-ajustado depois da primeira luz.
Quando finalizar as conexões, alimente o circuito. Aponte a luz para o foto-transistor uma vez. Após um pequeno intervalo de tempo, aponte a luz pela segunda vez. Se você iluminou pela segunda vez dentro de certo intervalo, o LED1 deve acender por um momento. Você pode tornar este jogo mais fácil ou mais difícil pelos dois potenciômetros. Girando o potenciômetro de (100kΩ), o tempo final do intervalo para aceitar a segunda iluminação é mudado. Girando o potenciômetro (50kΩ), o comprimento deste intervalo é mudado. As chaves S1 -- S3 possibilitam a mudança da sensibilidade do foto-transistor. Se a sala é bastante iluminada, posicione uma chave S1 - S3 para a posição ON. A sensibilidade decai na sequência S1 -- S3, com S3 correspondendo a menor sensibilidade.

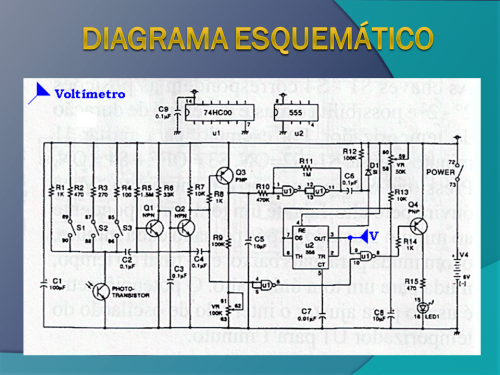

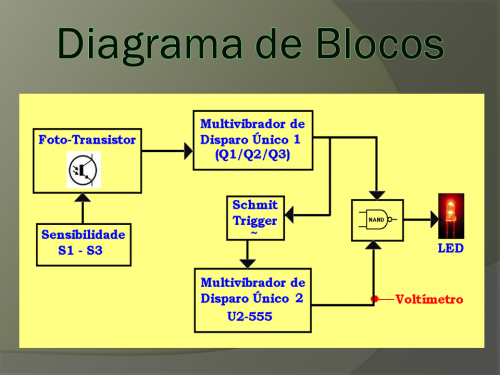

Quando a primeira luz alcança o foto-transistor, o multivibrador de disparo único Q1/Q2 é gatilhado, e Q3 pulsa para a posição ON carregando rapidamente C5 com 6V. Como C5 é descarregado através de R9 e pelo potenciômetro (100kΩ), a saída do "Schmitt trigger" U1 "a" passa para L após certo período de tempo para gatilhar o segundo multivibrador de disparo único U2. Se uma segunda luz atinge o foto-transistor enquanto U2 ainda está na posição ON, o pulso de Q2 e a saída de U2 são unidas (AND) através de U1 "b" para acender o LED.

Projetos relacionados: 30, 260, 315, 328, 329, 330.

Link para YouTube: www.youtube.com/watch?v=cbBgIH0cbk8
