Projeto 372 Circuito Sensor de Luz

LIGHT SENSING CIRCUIT.
Neste projeto, vamos converter a quantidade de luz incidente sobre a célula CdS (LDR) em brilho de um LED. Você pode conhecer a intensidade da luz sobre a célula CdS a partir do brilho do LED.
A construção do circuito é a mesma do projeto 351, exceto o potenciômetro de (50kΩ) que é trocado pela célula CdS. Mais especificamente, a resistência da célula CdS muda com a intensidade de luz recebida, e portanto o “duty” (período que fica aceso) do LED muda.
Entretanto, o tempo de ciclo de oscilação usado neste circuito é tão curto que a comutação ON/OFF  do LED não pode ser percebido pelos nossos olhos, mas o LED aparentemente brilha mais com a mudança de “duty”.

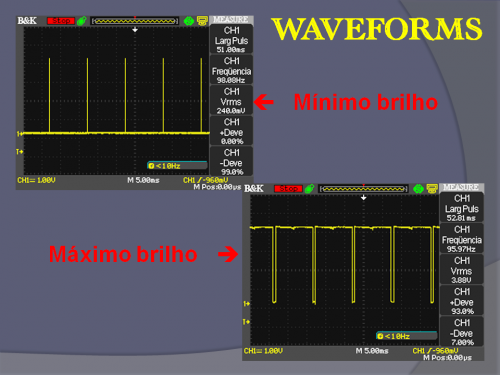

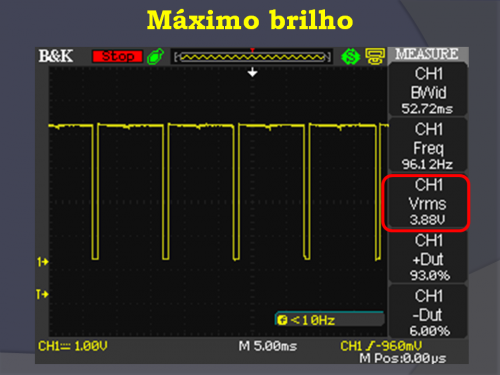

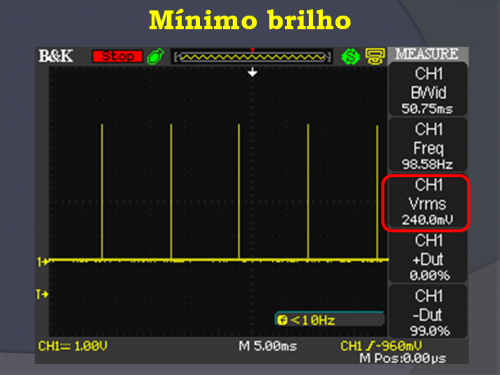

Quando finalizar as ligações, alimente o circuito. O brilho do LED deve mudar quando a intensidade de luz sobre a célula CdS muda. Verifique que o brilho é maior quando uma quantidade grande de luz incide sobre a célula CdS e é fraco quando esta quantidade é pequena.

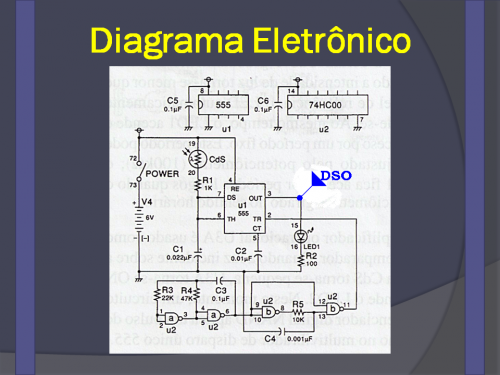

O U2 “a” forma um multivibrador NAND, que oscila a um ciclo fixo. O U2 “b” compõe um circuito diferencial digital, que produz um pulso em cada subida da forma de onda oscilante. Estes pulsos gatilham o multivibrador de disparo único 555 em ciclos constantes. Quando o 555 é gatilhado, sua saída torna-se ligada (ON) e o LED1 acende. Como o período de ligada (ON) da saída do 555 muda com a resistência da célula CdS, o “duty” do LED muda, e portanto o brilho do LED muda. Uma intensidade luminosa maior sobre a célula CdS diminui sua resistência, diminuindo o período Ligada (ON) da saída do 555, e fazendo o brilho do LED1 diminuir.

Projetos relacionados: 19, 351, 337.


Link para YouTube: youtu.be/SFTwZKN4Hys
