Projeto 373 LED com Acendimento Automático

AUTOMATIC LIGHTING LED.

Quando a noite chega, as lâmpadas das ruas acenden-se automaticamente. Neste projeto, quando escurece e a célula CdS (LDR) recebe menos luz, um LED acende. Neste momento, um outro LED acende por um período fixo.

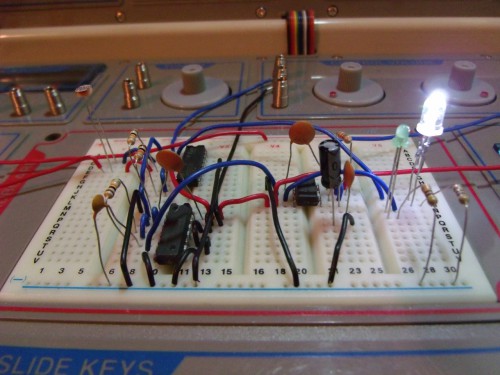

Quando terminar a montagem, alimente o circuito. Ajuste o potenciômetro (50kΩ), assim o LED2 acenderá quando a luz incidente sobre a célula CdS (LDR)for reduzida a um certo nível. Este nível será referência. A seguir, direcione a luz sobre a célula CdS (LDR) e gradualmente diminua. Quando a intensidade de luz torna-se menor que o nível de referência, o LED automaticamente acende-se. Ao mesmo tempo, o LED1 acende e fica aceso por um período fixo. Este período pode ser ajustado pelo potenciômetro (100kΩ); o LED1 fica aceso por períodos longos quando o potenciômetro é girado no sentido horário.

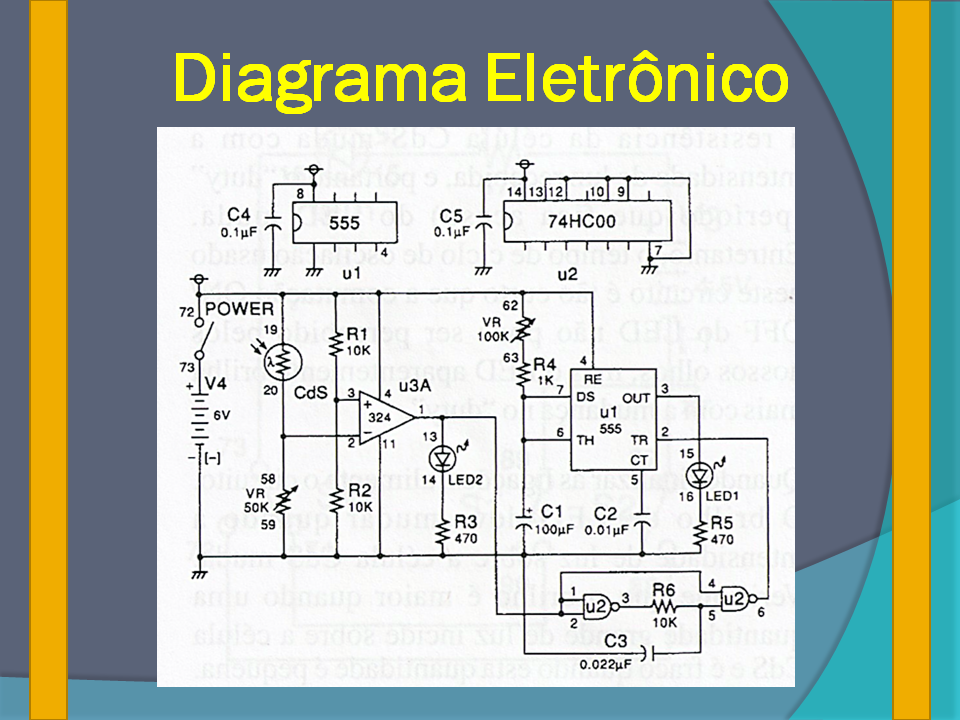

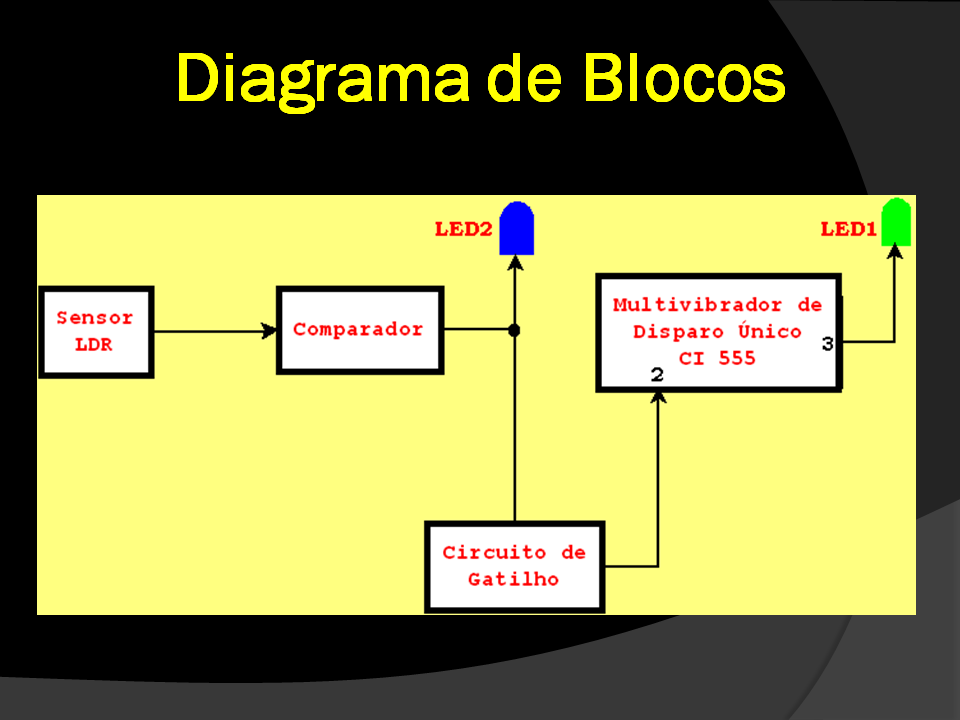

O amplificador operacional U3A é usado como comparador. Quando a luz incidente sobre a célula CdS (LDR) torna-se pequena, U3A torna-se ON e acende o LED2. Neste momento um circuito diferenciador digital NAND aplica um pulso de gatilho no multivibrador de disparo único 555. Em resposta, a saída do 555 muda para o estado ON, que continua por um período fixo mantendo o LED1 aceso.

Link para YouTube: youtu.be/Dxp_BEQ9Os4
Projetos 19, 59 têm relação com este.
