Projeto 378 Potenciômetro Eletrônico

ELECTRONIC VOLUME.

Neste projeto vamos construir um potenciômetro eletrônico. Este potenciômetro utiliza a tecnologia digital que permite a você controlar o volume do som sem utilizar o potenciômetro convencional.

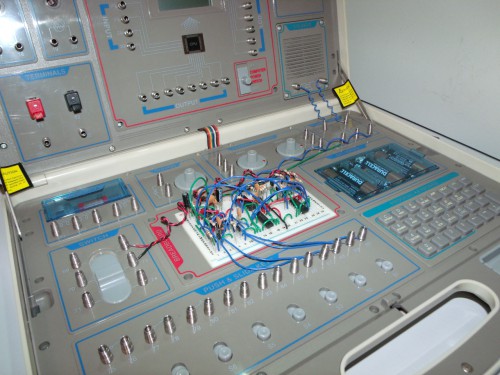

Quando terminar as ligações, alimente o circuito. Pressione a chave S2 três vezes. Tente pressionar a chave S1 para aumentar o volume. Cada vez que S1 é pressionada o alto falante emite um som mais alto. A seguir, pressione a chave S2 para diminuir o volume, e você notará que o som do alto falante diminuirá a cada vez que a chave é pressionada. Este controle eletrônico permite ajustar quatro níveis de som.

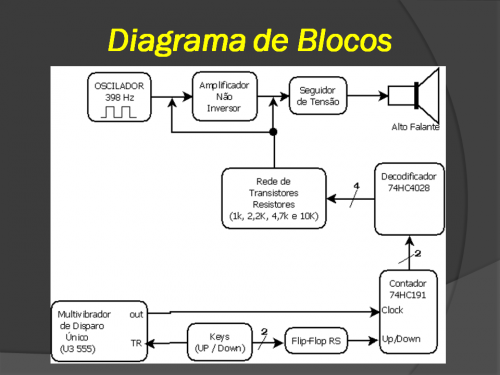

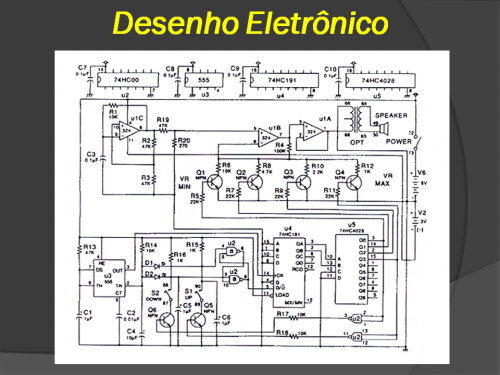

O amplificador operacional U1C é um oscilador, o U1B é um amplificador não inversor, e U1A é um seguidor de tensão. O U3, um multivibrador de disparo único, é gatilhado pela chave S1 ou S2, assim envia um pulso de clock para o contador U4. O U2 “a”, um flip-flop RS, é acionado e resetado por S1 e S2, respectivamente. A saída de U2 “a” determina a direção da contagem de U4 (incremento ou decremento). O U4 conta um para cima a cada aperto de S1 e um para baixo a cada aperto de S2. As saídas QA/QB de U4 são decodificadas por U5 para selecionar o resistor correspondente a ser conectado a U1B. E como resultado, o fator de amplificação de U1B muda, e portanto o volume do alto falante muda.

Link para YouTube: youtu.be/bkgnl5exMOs
