Projeto 381 Circuito Com Display LED Contador Crescente Decrescente

LED DISPLAY COUNTING UP/DOWN CIRCUIT.

Um display LED é normalmente usado para mostrar dígitos de "0" até "9" e algumas letras. Neste projeto, vamos fazer um circuito com display LED contador crescente/decrescente.
Após finalizar a montagem do circuito, alimente-o posicionando S1 para a posição Ligada (ON). O display LED mostrará um dos caracteres "0" a "9". Posicione a chave contadora para cima e baixo, e você verá que o display é incrementado. Com cada movimento da chave contadora, o display LED muda de "0,1, ... , 9, 0, 1, ...  " repetidamente. Quando a chave S2 é posicionada em ON, o display muda inversamente a cada movimento da chave contadora.

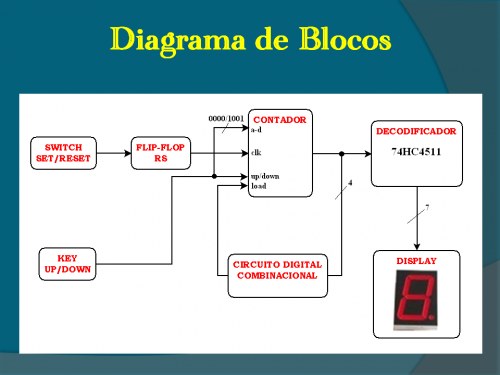

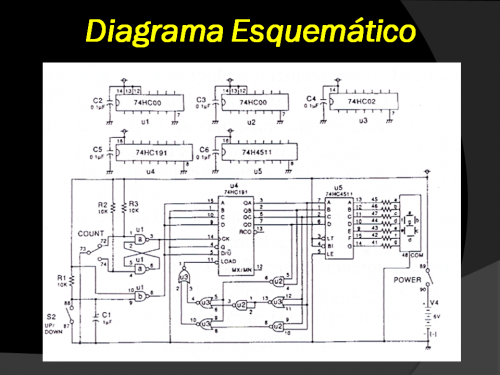

O U1 "a" forma um flip-flop RS e é acionado e resetado pela chave contadora. Quando a chave contadora é posicionada em ON e então para OFF, o contador U4 é incrementado ou decrementado. O U1 "b" determina a direção de contagem de U4. As saídas QA -- QD de U4 são decodificadas pelo decodificador U5 e o resultado decodificado é mostrado no display LED. As portas U2 e U3 permitem que o contador binário U4 trabalhe como um contador decimal.
