Projeto 382 Um Pêndulo Eletrônico

AN ELECTRONIC PENDULUM.

Neste projeto vamos construir um pêndulo eletrônico usando LEDs.
Quando finalizar as conexões, alimente o circuito. Então, cinco LEDs acendem simulando o movimento de um pêndulo! Os LED1 até LED5 acendem um de cada vez da direita para a esquerda, então da esquerda para a direita e ao mesmo tempo o brilho diminui.

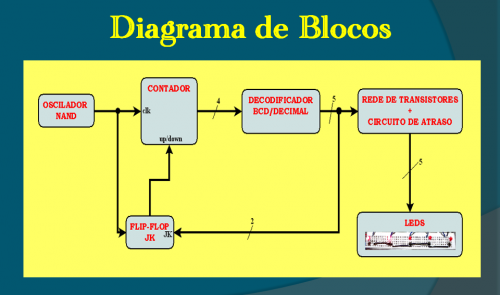

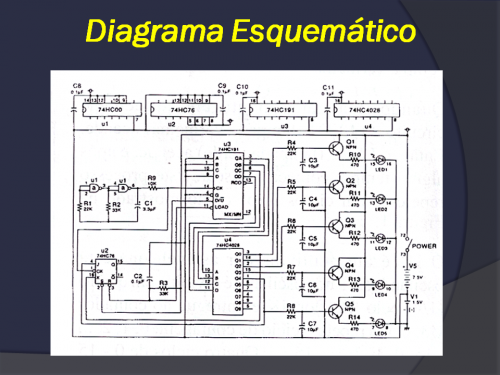

O U1 forma um multivibrador NAND e gera um pulso (aproximadamente 4Hz) que alimenta o contador U3. A comutação da contagem crescente/decrescente é feita pelo flip-flop JK U2. A saída do contador é enviada para o transistor drenador do LED por meio do decodificador BCD para decimal U4 e um circuito de atraso que escurece o brilho dos LEDs quando acesos.

Link para YouTube: youtu.be/Lz6YuDlEygg
