Projeto 387 Verificador de Bateria

BATTERY CHECKER.

Todos nós sabemos que a bateria é usada em diferentes equipamentos e dispositivos elétricos, mas você pode diferenciar baterias boas das danificadas com uma simples inspeção visual? Você poderá, se tiver um verificador de bateria, e vamos construí-lo neste projeto. Com isto, você poderá prontamente dizer se a bateria ainda pode ser utilizada ou deve ser substituída por uma nova.

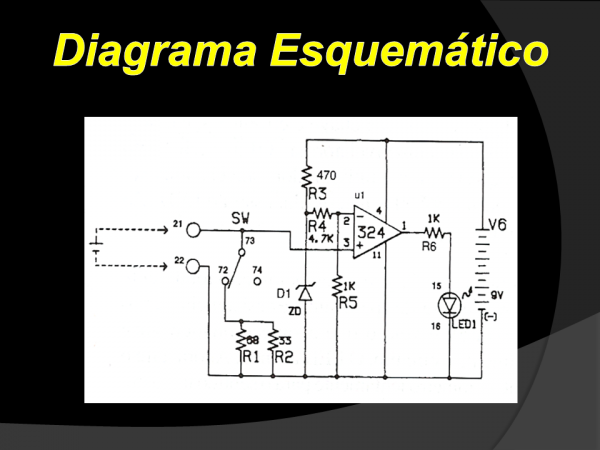

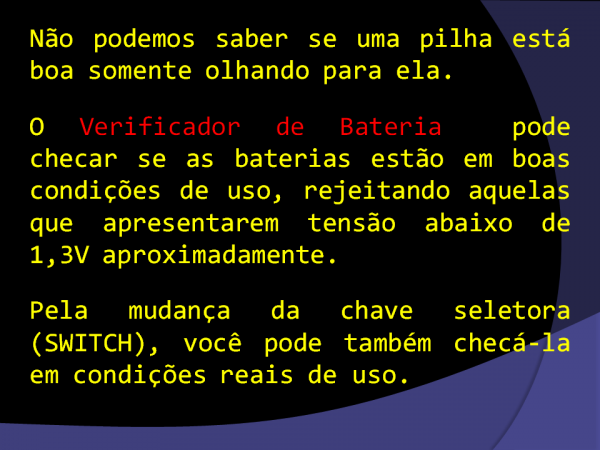

O verificador de bateria mostrado no diagrama esquemático pode checar baterias de 1,5V, rejeitando aquelas que apresentarem tensão abaixo de 1,3V aproximadamente. Pela mudança da chave seletora, você pode também checá-la em condições reais de uso.
Para usar este dispositivo, posicione a chave seletora para baixo e conecte o terminal 21 para o positivo (+) e o terminal 22 para o negativo (-), da bateria. Se o LED1 acender a bateria está OK.

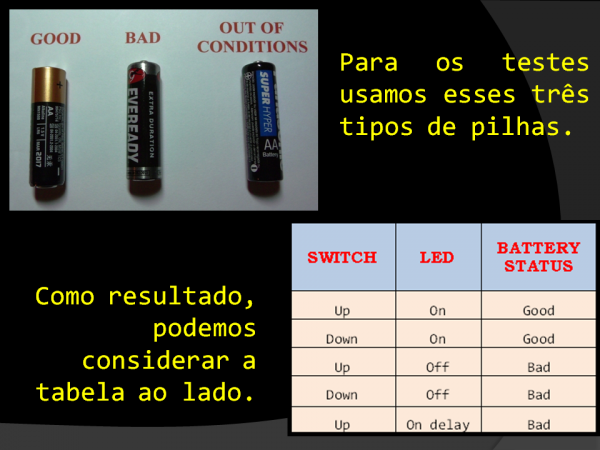

Posicione a chave seletora para cima por um segundo e então para baixo novamente para julgar a performance da bateria. A bateria ainda estará boa se o LED1 acender, e danificada caso contrário, e praticamente fora de condições de uso se o LED1 acender depois de alguns segundos.

Link para YouTube: youtu.be/YMc-Uolhi-g
