Projeto 389 CI Oscilador / Testador de Componente

IC OSCILLATOR / COMPONENT TESTER.

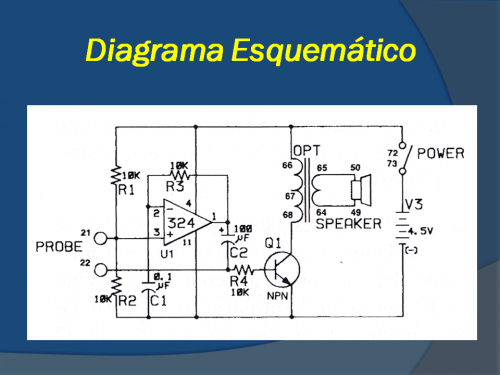

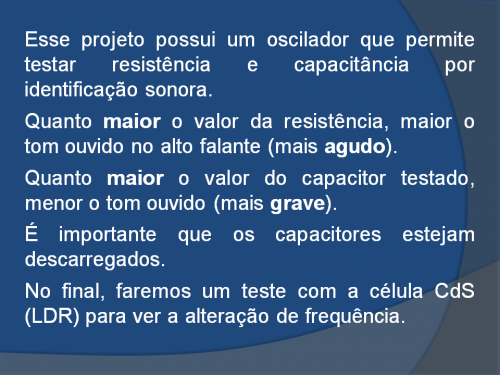

Este projeto utiliza um CI como um oscilador, e permite a você testar resistência e capacitância. Valores iguais de resistência e capacitância produzem o mesmo tom no alto falante.

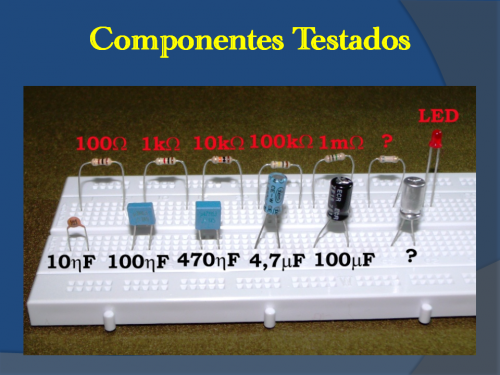

Pegue o circuito e tente colocar as pontas de prova sobre componentes que não estão sendo utilizados. Você vê alguma correlação entre resistência e frequência? Entre capacitância e frequência? Tente testar a célula CdS enquanto muda o nível de luz sobre a célula. Existem muitas possibilidades com este circuito.
Conectando-se as pontas de prova entre uma cadeira e mesa de metal, você pode tocar sons com o movimento de suas mãos sobre a mesa ou movendo seu corpo para frente e para trás. Pode ser um jogo divertido!

Link para YouTube: youtu.be/DMHWHbMab0M
