Projeto 391 Testador de Transistor

TRANSISTOR CHECKER.

Agora vamos construir um testador de transistor para medir o fator de amplificação DC (hFE). Quando uma tensão DC é fornecida a base de um transistor, ela é amplificada e enviada para o coletor. O fator de amplificação de corrente direta é a relação entre a corrente de base Ib e a corrente de coletor Ic.

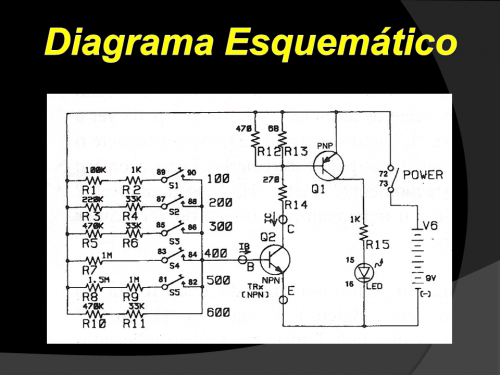

No circuito mostrado no esquema, a corrente de base Ib é fornecido para cada faixa, e a  corrente de coletor é checada pelo Q1 e mostrada pelo LED para testar o hFE.

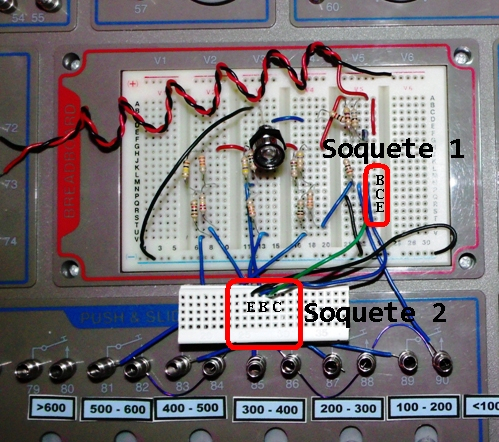

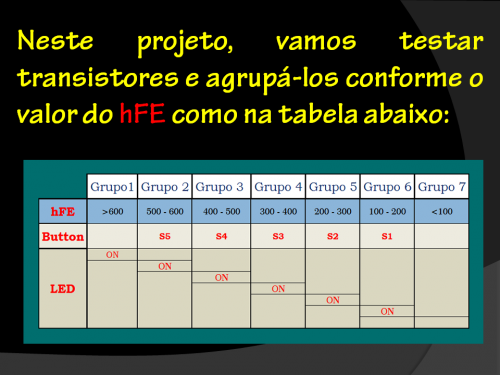

Conecte o transistor NPN em TRx, e alimente o circuito. Se o LED acender quando S1 – S5 estão na posição OFF, o hFE é maior que 600. Se não acender neste momento, pressione as chaves seguidamente desde S5 – S1 até que o LED acenda. Você pode encontrar o hFE pela chave que acendeu o LED; está entre 500 – 600 para S5, 400 – 500 para S4, 300 – 400 para S3, 200 – 300 para S2, e 100 – 200 para S1. Se o LED não acender quando você pressionar S1, então hFE é menor que 100.

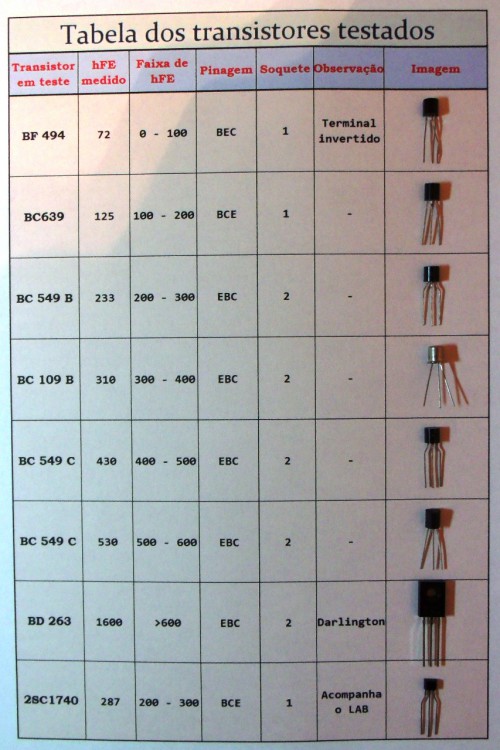

Desligue a alimentação, troque o transistor NPN, e teste o hFE de outro transistor.
