Projeto 394 Verificador Lógico II

LOGIC CHECKER II.

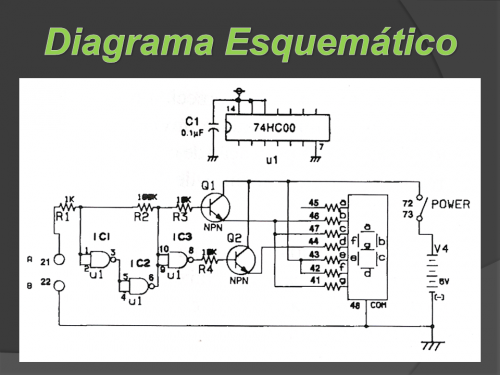

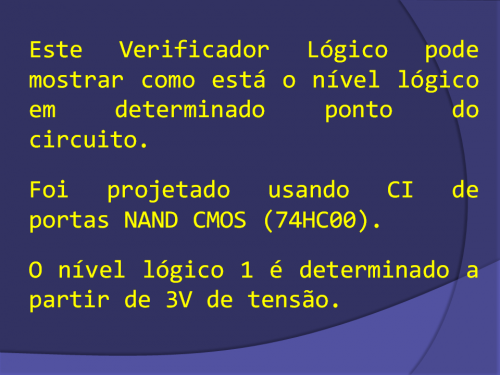

Neste projeto vamos construir um verificador lógico que indica o resultado do teste pelas letras “H” ou “L” usando CI de portas NAND CMOS e o display de LED.

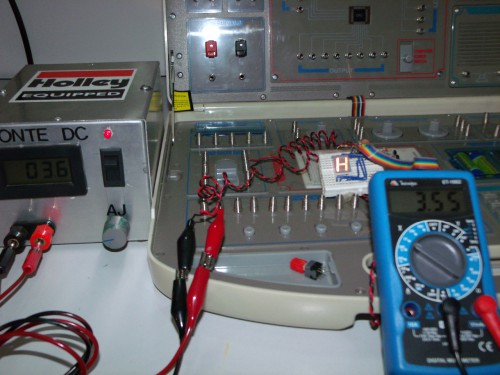

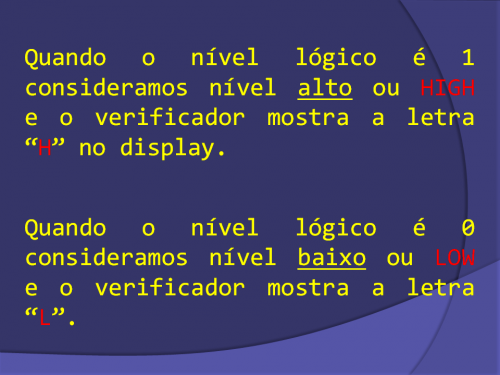

Quando finalizar a montagem, alimente o circuito e conecte os terminais A e B. você pode ver a letra “L” no display de LED? Agora conecte o terminal a ao pólo + das baterias. O que acontece neste momento? A letra “H” é mostrada, certo? Este é o funcionamento básico do verificador lógico.
Quando nenhuma entrada é aplicada ao verificador lógico, a última letra “H” ou L ainda é mostrada. Utilize este projeto aplicando-se as entradas positivas no terminal A e as negativas no terminal B.

Link para YouTube: www.youtube.com/watch?v=1-GvVu1sBG0
