Projeto 396 Alarme de Temperatura

TEMPERATURE ALARM.

Voltando ao projeto 253, nós aprendemos que os transistores alteram suas características quando a temperatura aumenta ou diminui. Neste projeto, vamos fazer o uso desta função para usar um transistor como sensor de temperatura e construir um alarme que fornece um som quando a temperatura sobe.

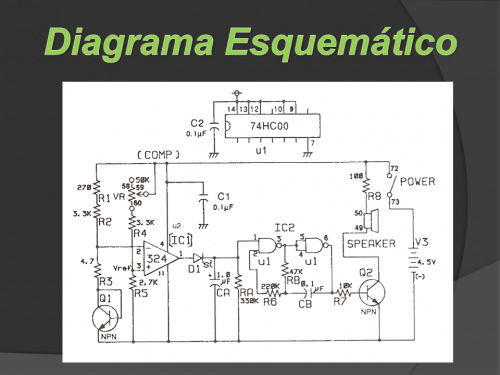

A resistência do transistor torna-se menor quando a temperatura aumenta, e aumenta quando a temperatura diminui. O esquema mostra que esta mudança na resistência pode ser convertida em uma mudança de tensão por um comparador (Ci1) para acionar o oscilador (Ci2). Você pode ajustar o alarme sonoro de temperatura por meio do potenciômetro.
Quando finalizar as conexões, alimente o circuito e ajuste o potenciômetro para uma posição em que o alarme pare de soar. Então, segure Q1 (sensor de temperatura) com as mãos para aumentar sua temperatura, e você logo ouvirá o alarme. Se o projeto funcionar bem, aqueça o transistor com um secador de cabelo, etc. E gire o potenciômetro para o alarme soar em diferentes temperaturas.
Veja também o projeto 253.
