Projeto 399 Verificador de Bateria II

BATTERY CHECKER II.

Neste projeto vamos construir um verificador de baterias simples usando um diodo e transistores. Se a tensão da bateria sob medida está abaixo do valor ajustado, (aproximadamente 1,0 V), o LED1 acende, indicando que você deve trocar a bateria. Se a tensão da bateria estiver acima do valor ajustado, o LED1 não acende. Agora, pegue as baterias e vamos testá-las.

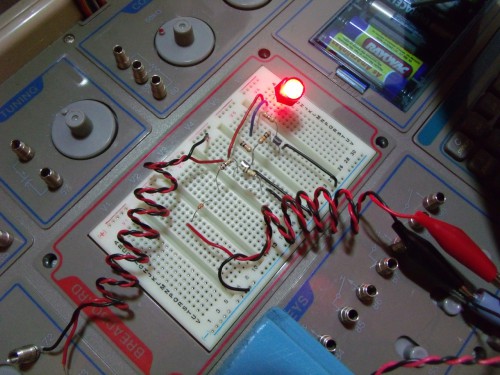

Quando finalizar a montagem alimente o circuito. O LED1 deve acender quando nenhuma bateria estiver ligada. Se uma bateria completamente nova estiver disponível, conecte nos pontos de verificação, tomando cuidado para com a polaridade. Observe o que acontece com o LED1. Ele deve apagar. A seguir, tente testar uma bateria em uso e veja se sua tensão está acima ou não de 1,0V.

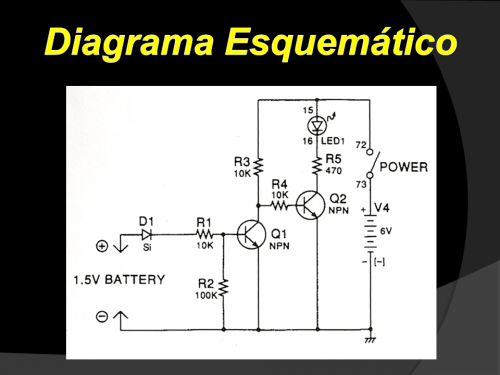

Se a tensão da bateria exceder a soma da queda de tensão sobre o diodo e a queda de tensão Vbe (base-emissor) de Q1, uma corrente flui através de Q1, assim Q1 passa para o estado ON, Q2 passa para o estado OFF, e o LED1 apaga.
Se a tensão da bateria é menor ou não está conectada, Q1 passa para o estado OFF, Q2 para o estado ON, e o LED1 acende.

Veja Também o Projeto 387 Verificador de Bateria : mxjuniot.webnode.com/news/projeto-387-verificador-de-bateria/

Link para Youtube: youtu.be/7WyGQdvVrAw
