Projeto 409 Movendo LEDs Acesos com a Instrução ROR

MOVING LEDS LIGHT WITH ROR INSTRUCTION.

Este programa acende um LED, L4 a L1 um por cada segundo. Mostra um efeito de movimentação de um LED aceso da esquerda para a direita.

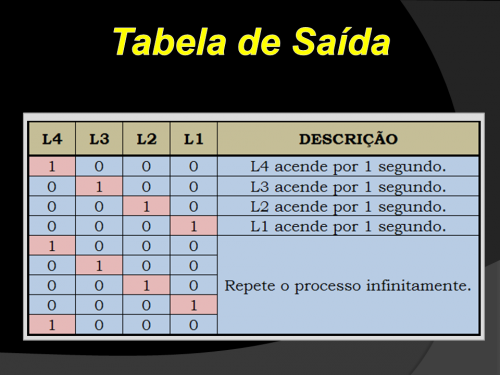

Quando você “roda” o programa, os LEDs L1 a L4 se acendem como mostrado abaixo:

ROL é uma instrução interessante e única. Ele move o conteúdo do operando 1 bit para a direita. Neste programa, o estado inicial do acumulador A é (0000 1000). Quando o programa é executado, a instrução ROL na linha 05 desloca o operando (0000 1000) um bit para a direita, o que resulta em (0000 0100). Em outras palavras, o conteúdo do operando move-se em círculos para a direita.

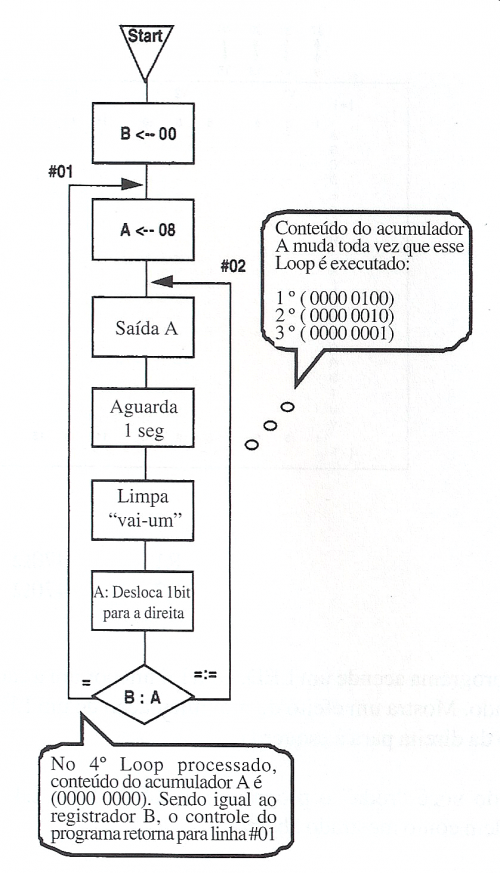

FLUXOGRAMA

Link para YouTube: youtu.be/-vbvXjWrrIA
