Projeto 438 Resultados de Operações Lógicas AND/NAND com Entrada através de 4 Chaves

RESULTS OF LOGICAL OPERATIONS AND/NAND WITH 4-SWITCH ENTRY.

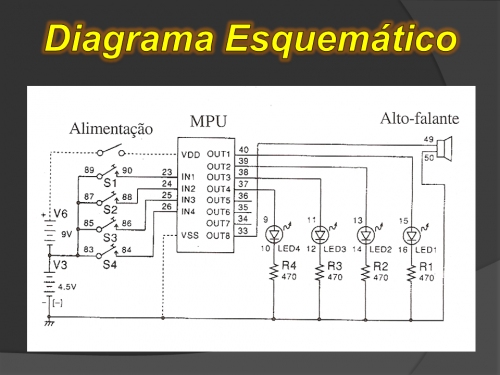

Este programa aceita dados de estado lógico das portas de entrada (IN1 a IN4) e mostra o resultado das operações lógicas (AND e NAND) nos LEDs.
Descrições:
Observe a tabela abaixo:

Na tabela acima, as colunas de S1 a S4 representam o estado das chaves; se S1 está acionada, a coluna correspondente tem 1, e se S1 está desligada, a coluna tem 0.

Na metade direita da tabela, as colunas de LED1 a LED4 representam o resultado individual da operação lógica. O resultado de S4 AND S3 é mostrado na coluna AND(1) enquanto que o resultado de S4 NAND S3 é mostrado na coluna NAND(1). Igualmente, o resultado de S2 AND S1 é mostrado na coluna AND(2), enquanto que o resultado S2 NAND S1 é mostrado na coluna NAND(2). Se o resultado da operação AND for “verdade”, a coluna correspondente é 1, e se o resultado é “falso”, a coluna é 0.

Lendo o programa, vemos que o estado resultante é mostrado nos LEDs. Por exemplo, quando você pressiona ambas as chaves S4 e S3, representa o dado de estado (11xx). Quando este programa está “rodando”, sua ação faz acender o LED4 como visto na tabela acima. Isto significa que a operação AND entre S4 (valor 1) e S3 (valor 1) resulta em 1(“verdade”). Está correto e o LED4 acende. Tente pressionar S1 a S4 ao mesmo tempo e observe os LEDs. Você pode ver LED4 e LED2 acesos.

Fluxograma:

Link para YouTube:youtu.be/4RD0ElfXzAI
