Projeto 447 Prolongador de Pulso

A PULSE STRETCHER.

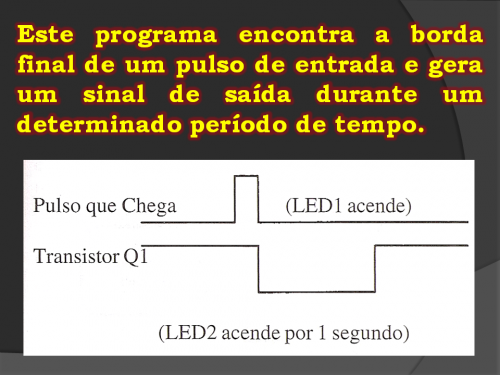

Este programa encontra a borda final de um pulso de entrada e gera um sinal de saída durante um determinado período de tempo.

Descrições.

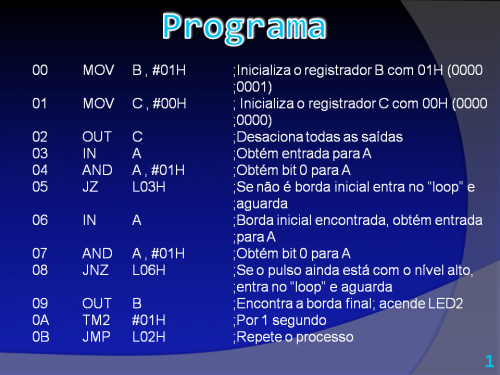

Vamos observar o fluxograma. O programa tenta capturar a borda inicial de um pulso que chega nas linhas #03, #04 e #05. Uma vez encontrada, o programa tenta capturar a borda final. Com esta combinação com uma parte lógica de programação, você pode obter a borda final de qualquer pulso exata e precisamente. O processo que se segue pode ser variado; você pode criar sua própria aplicação cuja ação é disparada exatamente com a borda final de um pulso que chega.

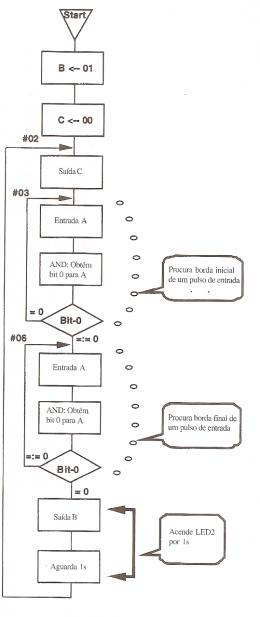

FLUXOGRAMA

Link para YouTube: youtu.be/00SlkdmNlJE
