Projeto 460 Temporizador Multifunção 1

MULTI-FUNCTION TIMER I.

Este Projeto é o de um programa de temporização multifuncional de 1/3/5/10 minutos. Quando você “roda” o programa e pressiona a chave de disparo S1, um LED começa a acender e apagar alternadamente a cada segundo. Após os minutos especificados, emite um beep de alerta.

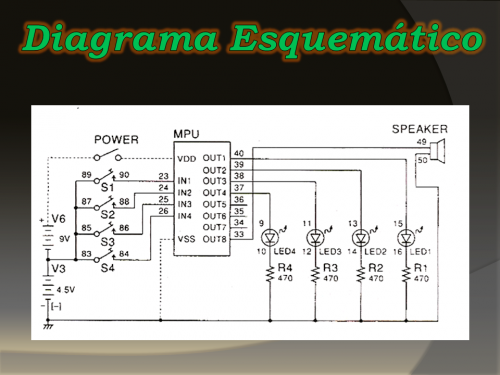

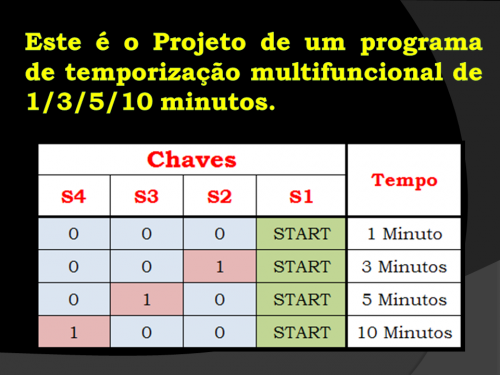

O valor da temporização é ajustado pelas chaves deslizantes; acione S2 para 3 minutos, S3 para 5 minutos, ou S4 para 10 minutos. Se nenhuma destas chaves for acionadas, é assumido o tempo de 1 minuto. E se duas ou mais chaves forem acionadas (S2 e S4 por exemplo) ao mesmo tempo, é assumido o maior valor de tempo.

Descrições:

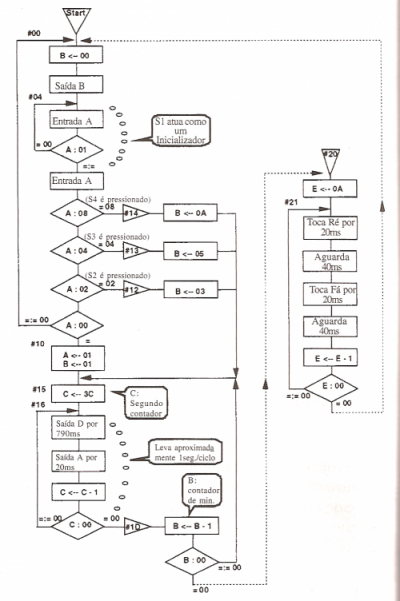

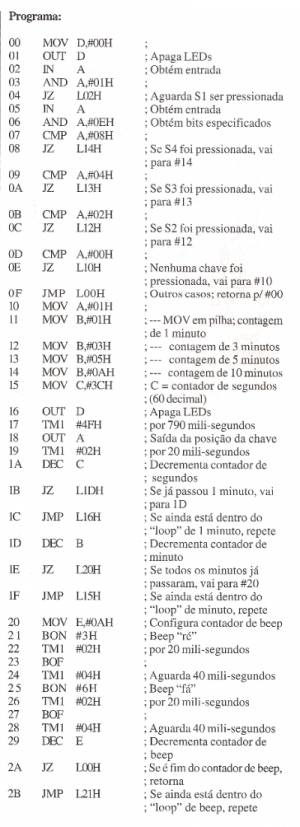

Observe o fluxograma. Você pode notar que o programa é bem organizado já que o fluxograma parece simples. Você pode ver onde o programa tenta capturar o disparo de S1; em #02 até #04. Uma vez que S1 é pressionada, o fluxo do programa vai para o bloco com uma série de decisões; de #07 até #0F, onde ele filtra qual chave S2, S3, ou S4 está pressionada. Note que desde #11 até #14 é o que chamamos de bloco de instruções MOV em pilha. Dentro deste bloco, conta os minutos de cada chave Sn. No fluxograma, esta parte é escrita como caixa de processamento individual.
O fluxo do programa chega à linha #15 e obtém a contagem de segundos por minutos; 3CH é igual a 60 (segundos por minuto) em decimal. Então o programa entra no processamento de um “loop” onde acende e apaga o LED1 e decrementa 1 do contador de segundos. O programa é projetado para consumir quase 1 segundo em cada ciclo de processamento do “loop”. Eventualmente um minuto já terá passado, e o fluxo do programa decrementa o contador de minuto no registrador B. O fluxo do programa retorna para #15 até que o contador de minuto tenha se tornado zero. Ao se tornar zero, o fluxo do programa entra no processamento de um curto “loop” começando em 20, onde os sons “ré, fá, ré, fá...” de alerta de “tempo esgotado” são emitidos por 10 vezes.
